ARTWARE 製品詳細ページ
ULS2574-26-187-S 2024年度廃番

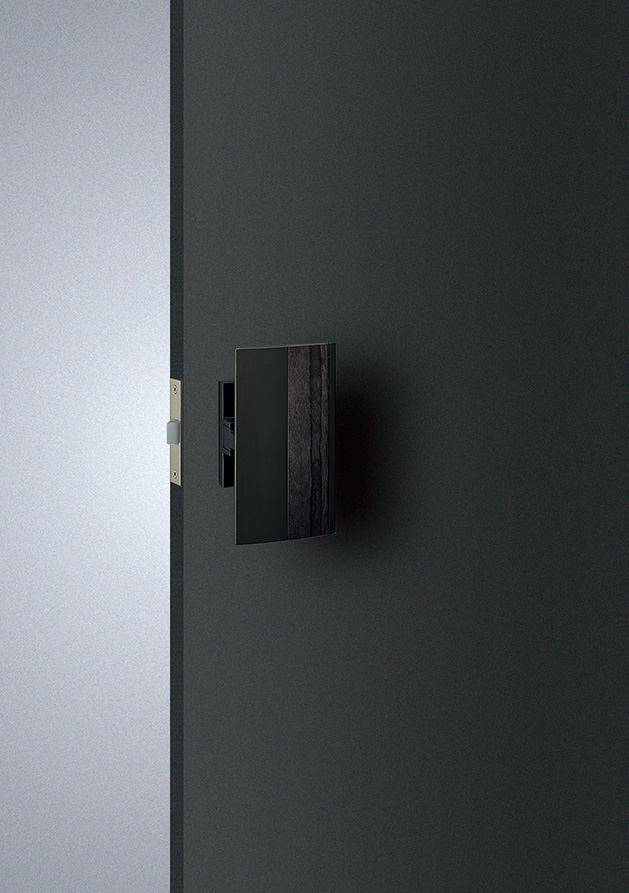

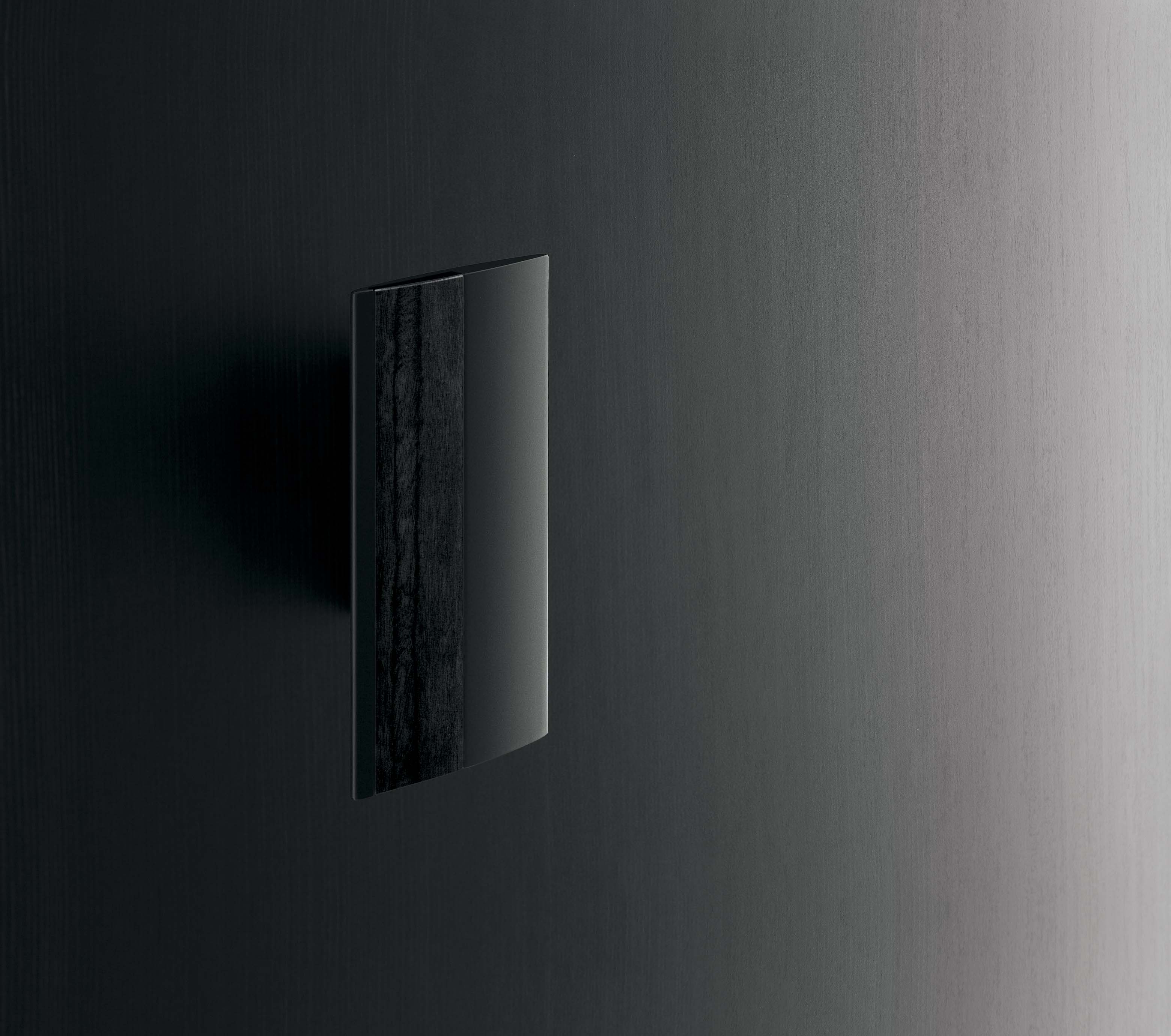

写真はULS2574-26-187-SとULST-51-01のセットです。
- 分類
-
建築用金物 ＞ ドアハンドル ＞ プッシュプル
- 仕様
- アルミ ユニフロストブラック＋ユニウッド ブラック＋アルミ ユニフロストブラックペイント
- 価格
- サイズ
- 100×180

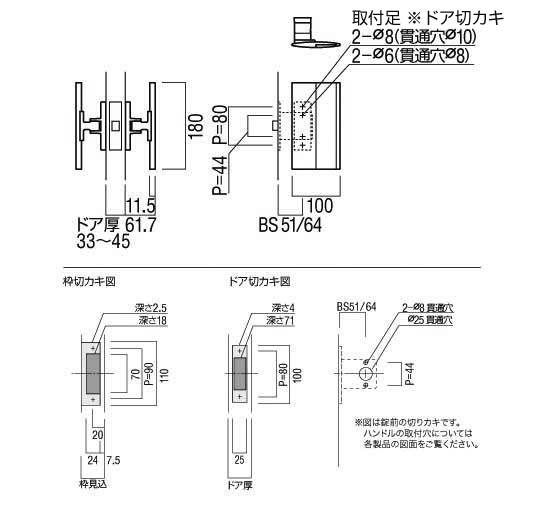

- 製品図
- ピッチ
- 施工
- 取付ビス M5
- 重量
- 1.21kg
- 機能
-
抗菌性
- 備考
- 外開き
化粧シート貼り仕様(ダイノックシート等)の扉にプッシュプルハンドルを取り付ける際の専用部品(DHA300-01 ステンレス 2枚セット¥4,000 税込¥4,400)をご用意しております。詳しくはお問い合わせください。
ドア厚をご指示ください。 (対応ドア厚:33～45mm)
ユニウッド製品の取り扱い、ご注意に関してはお手入れ方法のページに掲載しております。
専用空錠(別売)
ULST-51-01(BS51) ￥3,200 (税込￥3,520)
ULST-64-01(BS64) ￥3,200 (税込￥3,520)
錠は可倒式ラッチのため、本体操作のみでラッチは引込みません。
- シリーズ
- 施工実績
-
ザ・プリンスギャラリー 東京紀尾井町
- カタログ
-
廃番品のためカタログでの掲載はありません
